| #1 |

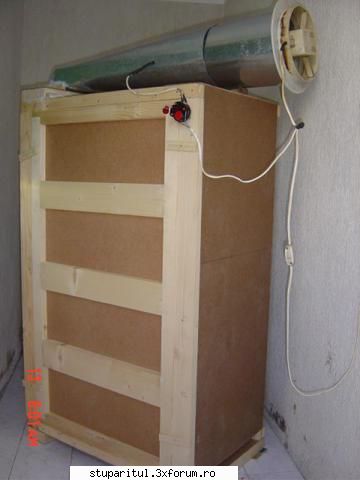

 BUNKACLUB STUPARITULDin: Botosani
Postari: 2058
|
|
19.4KB
|
|
| |
|
| #2 |
BUNKACLUB STUPARITULDin: Botosani
Postari: 2058
|
|
27.4KB
|
|
| |
|
| #3 |
BUNKACLUB STUPARITULDin: Botosani
Postari: 2058
|
|

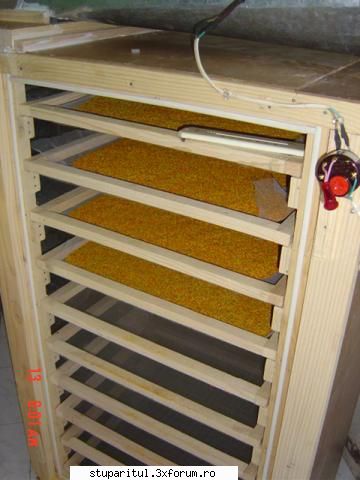

Etanseizare cu silicon...aerul trebuie sa circule fortat in zig-zag printre rafturi, daca ar iesi peste tot din uscator, n-ar mai fi ok!
32.3KB
|
|
| |
|
| #4 |
BUNKACLUB STUPARITULDin: Botosani
Postari: 2058
|
|

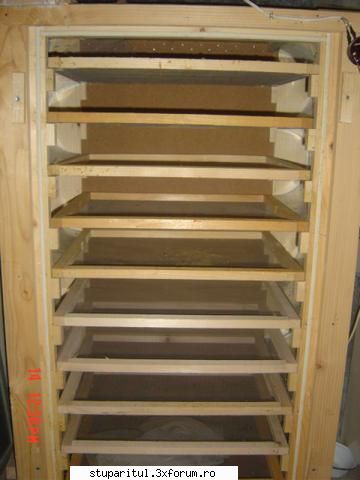

-Daca priviti in lateral se observa serpentinele cum sunt montate in asa fel sa directioneze curentul de aer printre rafturi in zig-zag.
26.3KB
|
|
| |
|
| #5 |
BUNKACLUB STUPARITULDin: Botosani
Postari: 2058
|
|

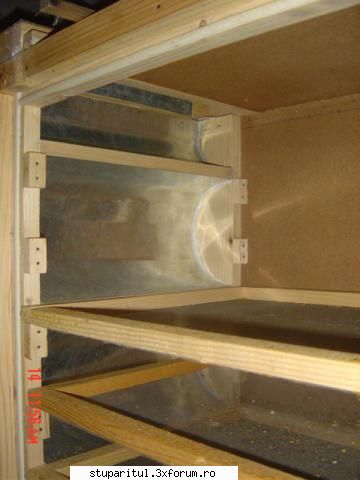

Fanta pe unde intra curentul de aer...
23.5KB
|
|
| |
|
| #6 |
BUNKACLUB STUPARITULDin: Botosani
Postari: 2058
|
|

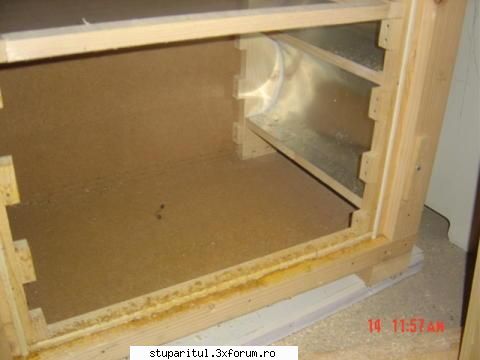

Fanta de evacuare aer umed...
20.4KB
|
|
| |
|
| #7 |
BUNKACLUB STUPARITULDin: Botosani
Postari: 2058
|
|

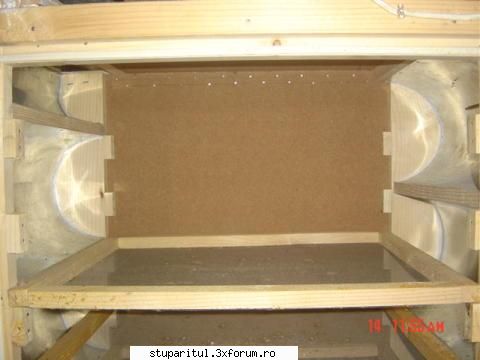

Detaliu serpentin, izolare cu silicon, banda izolare usa uscator...
22.5KB
|
|
| |
|
| #8 |
BUNKACLUB STUPARITULDin: Botosani
Postari: 2058
|
|

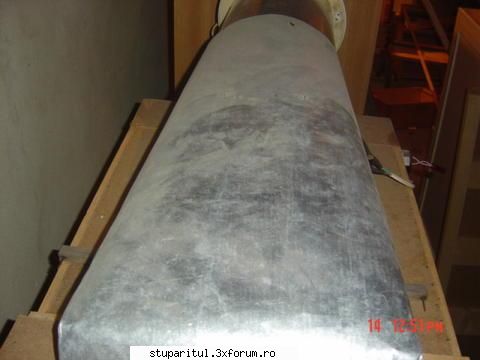

Turbina, con de tabla aplatizat la baza , ventilator si rezistenta...
Turbina e formata din acel con si un alt segment, un cilindru din tabla in care este fixat ventilatorul...portiunea aceea o folosesc si la vanturarea polenului..deci cilindrul cu ventilator.
21.1KB
|
|
| |
|
| #9 |
BUNKACLUB STUPARITULDin: Botosani
Postari: 2058
|
|

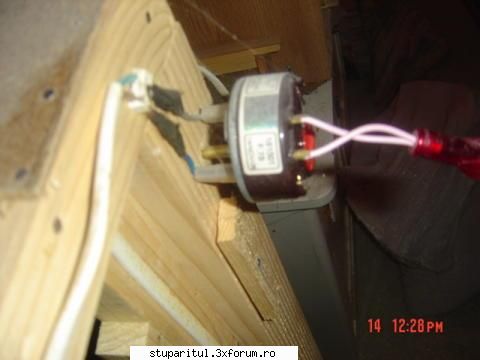

Detaliu termostat, tija termostatului e introdusa la pripul nivel, printr-o gaura, exact cat grosimea ei, firele din spate duc la rezistenta, in fata are un led care ne arata cand rezistenta functioneaza sau cand e decuplata de termostat, tot in fata este alimentarea cu curent.
Termostatul se poate regla sa decupleze rezistenta la temperatura max pe care vrem sa o atingem in interior, sub o anumita valoare el porneste din nou rezistenta.
Cel mai bine este ca rezistenta sa nu fie foarte puternica, daca e prea puternica se incinge rapid, si termostatul o inchide repede pt ca temp din interior creste prea brusc, si apoi rezistenta sta mai mult inchisa...m-am izbit de pb asta la inceput, am schimbat-o cu una de putere mai mica si e ok acum.
Conteaza mult ca in incinta unde se afla uscatorul sa fie aer destul de uscat, deci sa facem cumva evacuarea afara sau sa lasam deschis sa se aeriseasca...temperatura din incinta daca e prea ridicata iar nu e bine, termostatul nu mai sesizeaza diferenta de temperatura intre aerul din exterior si din interiorul(uscatorului), trebuie ca cel ce intra in uscator sa fie sub valoarea la care declanseaza termostatul...deci ne trebuie o camera cat mai racoroasa, cu aer uscat, rezistente mici ca putere si evacuarea sa o facem afara sau sa aerisim cumva camera.
20KB
|
|
| |
|
| #10 |
BUNKACLUB STUPARITULDin: Botosani
Postari: 2058
|
|

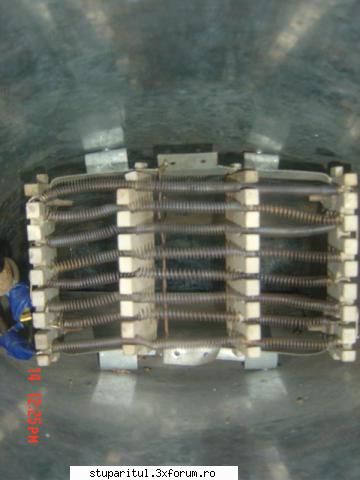

Rezistenta...izolata bine pt a nu atinge conul de tabla...ne putem electrocuta daca se intampla asta, intre turbina si partile de lemn si placaj trebuie sa fie 2-3 cm distanta pt ca sa nu existe pericol de foc.
Am uitat sa zic, daca rezistenta e prea puternica se mai intampla ceva se arde destul de des, pt ca se incinge tare...cand o intindem la lungimea necesara trebuie sa o intindem cat mai uniform pt ca in punctele unde spirele raman aglomerate se incinge mai tare decat in rest si se arde!
24.6KB
|
|
| |
|
| #11 |
BUNKACLUB STUPARITULDin: Botosani
Postari: 2058
|
|

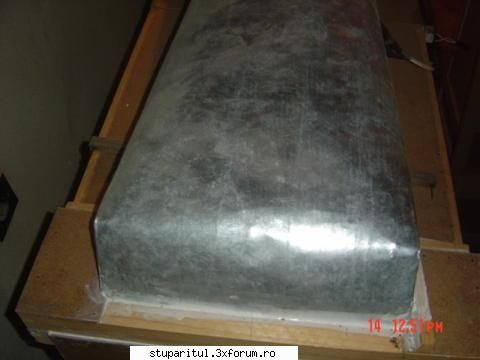

Tot un detaliu al turbinei, locul pe unde intra aerul uscat in interior, izolat foarte bine cu silicon!
19.9KB
|
|
| |
|
| #12 |
BUNKACLUB STUPARITULDin: Botosani
Postari: 2058
|
|

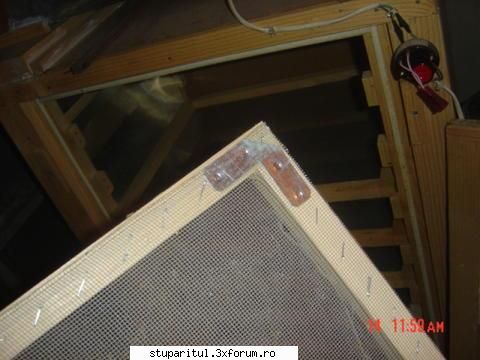

Sitele sunt din baghete de 2/2,5 cm grosime plasa este de plastic, capsata cu capsatorul pt tapiserie, coltarele de tabla ii dau rezistenta, o rigidizeaza putin, nu mai umbla in toate parttile
29KB
|
|
| |
|
| #13 |
BUNKACLUB STUPARITULDin: Botosani
Postari: 2058
|
|

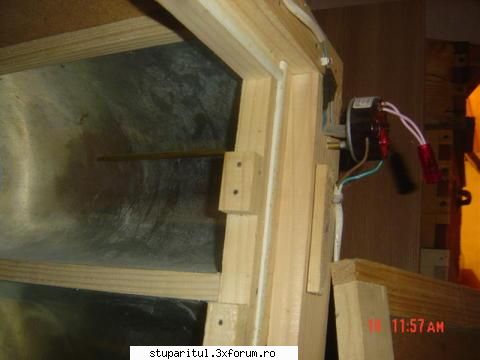

aici se observa bine banda care etanseizeaza "usa" uscatorului, se vede tija termostatului cum este introdusa in interior, legaturile la termostat, si suportii aceia mici din lemn pe care se sprijina sitele...am avut de masurat acolo de am innebunit
21.3KB
|
|
| |
|
| #14 |
BUNKACLUB STUPARITULDin: Botosani
Postari: 2058
|
|

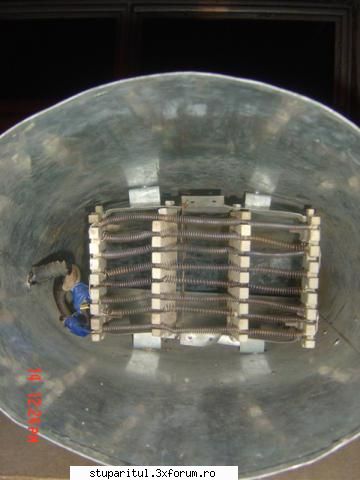

Aici am scos cilindrul cu ventilator pe care-l folosesc si la vanturat si am pozat in interiorul conului...rezistenta cum e montata ...
25.5KB
|
|
| |
|
| #15 |
BUNKACLUB STUPARITULDin: Botosani
Postari: 2058
|
|

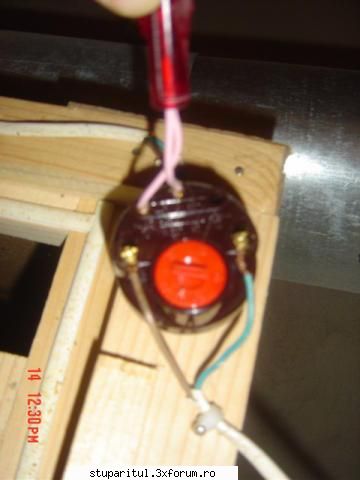

Legaturile la termostat...se vad bine aici!
21.7KB
|
|
| |
|
| #16 |
BUNKACLUB STUPARITULDin: Botosani
Postari: 2058
|
|

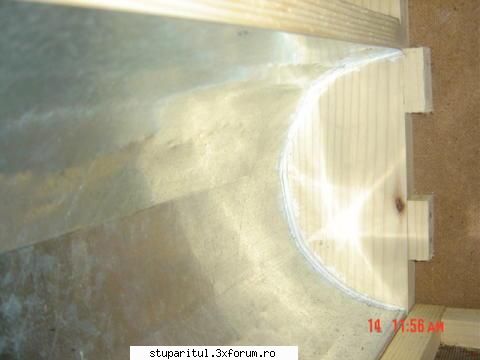

aici se vede bine ca am izolat totul pt ca aerul introdus sa nu se piarda in stanga si-n dreapta si pt ca in interior sa existe acea presiune statica de care se vb in proiect...si se mai observa ca serpentina este fixata la nivelul sitei, astfel ca aerul sa nu intampine neregularitati care sa-l disturbe, el circula fluid asa cum l-am directionat eu, nu are nici un fel de oprelisti...amanunte mici si importante!
19.1KB
|
|
| |
|
| #17 |
BUNKACLUB STUPARITULDin: Botosani
Postari: 2058
|
|

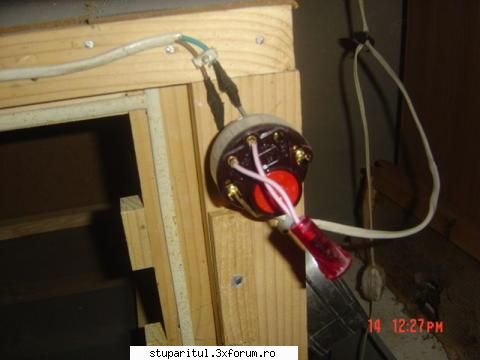

Butonul rosu e pt reglat temperatura, ledul arata cand e aprinsa rezistenta, se vad si aici firele din spate ce duc la rezistenta, si alimentarea care e legata si la ventilator si se observa si un intrerupator fixat pe cablu..
22KB
|
|
| |
|
| #18 |
BUNKACLUB STUPARITULDin: Botosani
Postari: 2058
|
|

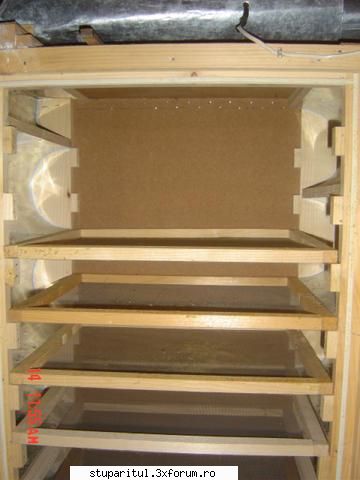

Asta-i ultima Sper ca si voi sa ma ajutati sa inteleg ceea ce nu stiu!
Va salut pe toti si sper sa va fie de folos pozele!
26.2KB
|
|
| |
|
| #19 |
 gmihapicultorDin: Focsani
Postari: 637
|
|
Cred ca a durat ceva timp pana l-ai facut. E ingenios si cred foarte practic. Ceva dimensiuni ne poti da?, sau e secret, daca tot l-ai aratat....
_______________________________________
Vorbind cu blandete, si tinand in mana un ciomag, veti ajunge departe.
(Theodore Roosevelt )
|
|
| |
|
| #20 |
BUNKACLUB STUPARITULDin: Botosani
Postari: 2058
|
|
Stii cat a durat...vre-o cateva zile pana m-am gandit exact cum sa-l fac(desen, dimensiuni), apoi 2 zile ca sa fac dulapul cu rafturi cu tot... mai putin turbina, la care am lucrat mai mult si m-a ajutat si un prieten la montat chestia aia in interior pe care sta rezistenta...e prinsa cu pocnituri si el s-a ocupat de asta.
Daca vrei dimensiuni intra pe www.apicultura.go.ro si vezi ca acolo sunt planuri pt diferite chestii, printre care si uscatorul asta...e scris in franceza, dar sant convins ca te descurci...se dau dimensiuni si date esentiale ca sa-l faci.
Eu am pornit de la dimensiunea sitei pe care tre sa intre 2 kg de polen, apoi tinand seama ca PFL-ul are cam 4-5mm grosime si scandura pe care am folosit-o e de 2,5cm grosime...am facut schita cu dimensiuni cu tot in asa fel incat spatiul interior sa-mi iasa ca in proiectul dat pe site...nu m-au interesat prea mult dimensiunile exterioare, cat o sa iasa...am pornit de la ideea ca trebuie sa respect volumul, si distantele intre rafturi, si dimensiunea spatiului in care se monteaza serpentinele, apoi am fost procupat ca sitele sa fie exact la nivelul serpentinelor ca aerul sa circule fluid sa nu existe nimic ce sa-i opuna rezistenta, trebuie sa tii cont de debitul de aer scris in proiect, trebuie un ventilator care sa poata sa bage cel putin cat scrie in proiect...daca e mai mult e si mai bine!
In plan nu zice paremi-se nimic de rezistenta, dar zice de temperatura la care trebuie introdus aerul si zice ca trebuie sa aiba o anumita umiditate(cat mai mica), eu am gasit solutia asta...se poate imbunatati si probabil ca o sa fac asta..inca ma mai gandesc cum sa livrez aer super uscat in uscator si sa fac evacuarea afara, si sa tin incaperea inchisa...asa ar da un randament maxim si sunt convins ca ar usca si repede si bine si la temperatura care trebuie!
Se zice de fapt ca cu cat mai uscat este aerul care intra in uscator cu atat mai repede se face uscarea, si temperatura in interior nu trebuie sa depaseasca o anumita valoare...trebuie tinut cont de toate astea!
Oricum, zic ca am dat destul de multe info si cine vrea sa-si faca, are de la ce porni ca si informatie ma refer!
Balasbebe a zis ca a studiat dezumidificatoarele...eu nu am facut asta dar sunt interesat sa vad daca nu cumva o solutie ar fi asta!
Ramane sa ma mai gandesc la treaba asta...sigur se poate face ceva!
Va salut!
P.S. Sper ca nu scriu prea mult, dar incerc sa-i lamuresc cat de cat pe cei ce vor sa inteleaga!
|
|
| |
|
| #22 |
 balasbebeCLUB STUPARITULDin: Zalau,SJ.:1956
Postari: 5335
|
|
As avea o intrebare. Se poate aprecia, cat curent consuma in 24 de ore? Si ar mai fi o intrebare. Spatiul in care se afla uscatorul, unde este amplasat? In loc umed, sau uscat.
|
|
| |
|
| #23 |
BUNKACLUB STUPARITULDin: Botosani
Postari: 2058
|
|
Am o incapere cu scurgere in pardoseala si faianta gresie..acolo o sa-mi bag maturatoarele, la intrare este un mic holisor in care am pus uscatorul...se poate vedea si in poze, in timpul verii tin holul inchis pe timpul zilei, obturez geamurile pt a nu intra caldura, spatiul e destul de rece seara colectez polenul si pe la ora 18-19 il bag la uscat...las usa si geamul deschise pt a se face ventilatie in hol aerul este primenit in felul asta si umiditatea se pierde usor, noaptea temperaturile sunt destul de mici pt ca termostatul sa lucreze calumea, daca nu aeriseam holul...apareau pb cu termostatul, nu mai declansa, se incalzea aerul din hol asa ca am recurs la aerisire pe timpul noptii, pe la ora 10-11 a doua zi inainte sa inceapa caldura afara, polenul era uscat.
La inceput am pus o rezistenta de 1000 Wh, si s-a dovedit a fi mult prea puternica, am schimbat-o cu una de 500Wh, care merge destul de bine insa tot mai face pauze de 2 min odata la 5 min de functionare...la primavara o sa o schimb cu una de 250Wh; ventilatorul are 1800r/min, livreaza cam 100l/s, are 20Wh...la momentul asta consumul ar fi de 520Wh sau mai putin ca rezistenta se mai opreste asa cum am zis..la primavara vreau sa fac cateva imbunatatiri..reduc rezistenta si implicit consumul pana pe la 270Wh cu tot cu ventilator, vreau sa racordez evacuarea la o teava flexibila pe care sa o scot in exterior, in asa fel incat sa nu mai stau cu geamurile si usile deschise pe timpul noptii..inca ma gandesc la o metoda ca sa dezumidific aerul din hol.
La 270Wh ar insemna undeva pe la 6,4-6,5KW / 24 de ore de functionare!
Ar fi cam 13,5Wh/kg polen uscat...raportul asta este de luat in considerare doar daca uscam cantitati mari de polen...la un uscator mai mic intodeauna va fi mai slab.
Oricum ...pana o sa ajung sa tin uscatorul in priza non-stop timp de 4 luni, si pana o sa usuc eu 2,4 T de polen pe an, o sa mai treaca mult timp, poate niciodata nu o sa fac atat de mult asa ca nu ma gandesc sa-mi construiesc unul mai mare doar pt a reiesi din calcule un raport mai bun consum energie/Kg de polen!
|
|
| |
|
| #24 |
 GicacontraapicultorDin: Corbeni Arges
Postari: 480
|
|
Sugestie aca aerul cald ar fi introdus pe jos,nu s-ar reduce consumul de curent prin faptul ca s-ar apropia de circulatia naturala?
_______________________________________
"In univers,doar relativul e absolut"
|
|
| |
|
| #25 |
balasbebeCLUB STUPARITULDin: Zalau,SJ.:1956
Postari: 5335
|
|
Nu pentru ca aerul dupa ce trece peste site, se mai raceste, si atunci are tendinta sa coboare. Eu zic, ca este bine gandita asa. S-ar putea pune un ventilator jos, pentru evacuare, si creare de vid. Dar ne mai putem concentra.
|
|
| |
|
| #26 |
 stefan1apicultorDin: sibiu 1953
Postari: 619
|
|
Nu m-am ocupat niciodata de problema, dar cred ca - cum a spus BALAS - subpresiunea favorizeaza evaporarea, deci ventilatorul ar trebui la iesire, iar magnetul de apa inaintea rezistentelor electrice, in tubulatura de alimentare, chiar daca va scadea putin temperatura aerului de alimentare.
_______________________________________
O problema bine pusa e pe jumatate rezolvata.
|
|
| |
|
| #27 |
BUNKACLUB STUPARITULDin: Botosani
Postari: 2058
|
|
Daca rezistenta e de o anumita putere la fel ca si ventilatorul atunci puterea in W consumata intr-o ora de fct este aceeasi chiar daca montam noi ventilatorul mai la stanga, sau mai la dreapta sau chiar daca punem rezistentele sus sau jos..asta-i una!!
N-am inteles treaba cu "subpresiunea"din proiect reiese ca in interior se face presiune nu subpresiune, se introduc 50L/s si se evacueaza tot atat dar fortat din cauza dimensiunii gurii de evacuare care este subdimensionata, e ca si cum ai introduce fortat aer intr-o incinta cu o evacuare mica...creste presiunea, cu cat debitul e mai mare cu atat presiunea creste, debitul la evacuare este acelasi cu cel de la alimentare...presiunea insa creste; asta-i principiul pe care s-a mers si tocmai asta face ca aerul care trece printre site sa fie la aceeasi temperatura...se omogenizeza daca vreti, n-am gasit alt termen!
Nu am inteles de ce subpresiunea ar favoriza in cazul tipului asta de uscator evaporarea, poate-mi explicati!
Eu m-am tot gandit in noaptea asta la o varianta, alta varianta de uscator care ar putea merge...o incinta izolata cu polistiren sau alte materiale izolatoare, la interior sa fie din tabla sau un material care sa protejeze polistirenul de rezistentele care se monteaza in interior...dat fiind faptul ca incinta este super izolata, cu un consum minim de energie, o rezistenta supermica, ar fi de ajuns ca temperatura in interior sa poata creste la 15-35 de grade...in interior ar trebui montat un ventilator mic care ar pune putin aerul in miscare...daca aerul ar fi directionat prin niste tuburi in diferite zone ale incintei ar fi si mai bine...in fct de cat de mult polen avem de gand sa uscam cu el il facem la dimensiunea dorita nu introducem aer din exterior, aerul ar trebui sa treaca printr-o instalatie de dezumidificat si reintrodus in interiorul incintei...la 20 de kg de polen se evapora maxim 5 Kg de apa,ca sa ajungem la 8%umiditate ar trebui sa fie eliminate 3,4l... sunt dezumidificatoare mici care scot 6-8l de apa in 24 de ore.
Cam asta ar fi!
Explicati treaba cu presiunea si subpresiunea!
Binenteles ca trebuie montat si un termostat care sa opreasca rezistenta cand se ajunge la temperatura setata de noi , in interior!
|
|
| |
|
| #28 |
BUNKACLUB STUPARITULDin: Botosani
Postari: 2058
|
|
balasbebe a scris:
Nu pentru ca aerul dupa ce trece peste site, se mai raceste, si atunci are tendinta sa coboare. Eu zic, ca este bine gandita asa. S-ar putea pune un ventilator jos, pentru evacuare, si creare de vid. Dar ne mai putem concentra. |
Salut!
Sa stii ca tu ai dreptate ca aerul se mai raceste cand trece printre site, dar asta doar in primele secunde(30-60sec)...dupa aceea temperatura e aceeasi si la primul nivel si la ultimul.Aduceti-va aminte ca am zis undeva in msj anterioare ca distanta intre rezistenta si fanta de alimentare cu aer trebuie sa aiba cel putin 40-50 de cm si ventilatorul trebuie sa fie montat cam tot la aceeasi distanta 30-40cm, asta face ca la nivelul primei site sa nu se produca un soc termic, sa nu fie temperatura mai mare decat la celelalte nivele...aici e un alt schepsis ca sa zic asa de constructie, in fct de pozitionarea si disstantele dintre ventilator, rezistenta si fanta de alimentare aer, si puterea rezistentei se produce sau nu acel soc termic, care ne poate "praji" polenul de la primul nivel...eu mi-am dat seama din primul moment de chestiunea asta si am montat de la inceput rezistenta la oarece distanta de fanta de alimentare cu aer.
La uscatorul meu singurele imbunatatiri care se pot face sunt, racordarea evacuarii cu o teava la exteriorul incaperii, si mentinerea temperaturii in hol la temperaturi sub 20 de grade ca sa lucreze bine termostatul si eventual dezumidificarea aerului din hol...intai o sa fac evacuarea afara, o sa bag o rezistenta si mai mica si o sa vad cum se comporta..poate nu o sa mai trebuiasca sa stau cu usile deschise!
|
|
| |
|
| #29 |
stefan1apicultorDin: sibiu 1953
Postari: 619
|
|
Se stie ca temperatura de evaporare scade daca presiunea este mai mica.
http://library.utm.md/carti_scanate/?&a ... mp;011.JPE
Aici e o curba presiune - temperatura de evaporare pentru apa. Nu stiu cat se poate scadea presiunea cu un exhaustor si ce efect are asupra uscarii, care este un proces complex. Stiu ca de ex din uleiul de transformator se extrage continutul (infim) de apa in etuve si cu pompe de vacuum.
_______________________________________
O problema bine pusa e pe jumatate rezolvata.
|
|
| |
|
| #30 |
BUNKACLUB STUPARITULDin: Botosani
Postari: 2058
|
|
Salut Stefan!
Foarte interesante date, foarte interesant grafic!
Eu am in teles ca cu cat temperatura creste, poate
creste si presiunea pt ca apa sa se gaseasca in stare
de vapori...si dimpotriva la temperaturi mai mici,
evaporarea este favorizata de presiuni mai mici.
O sa vorbesc si cu un profesor de fizica sa vad ce
parere are,la tipul de uscator pe care l-am facut
eu se pot face niste modificari care sa duca la o
subpresiune in loc de presiune in interior.
Pot sa scot cilindrul acela de tabla in care se
afla ventilatorul, si sa il racordez la gura de
evacuare de jos a uscatorului, il pun in pozitia
in care elimina aerul din uscator, iar partea de sus
in care este montata rezistenta electrica se poate
obtura suficient de mult admisia de aer, incat sa se creeze in interior
o anumita subpresiune; cu cat se obtureaza mai mult gura
de admisie de sus cu atat subpresiunea creste!
Aerul tras fortat pe sus trece oricum prin dreptul rezistentei,
si se incalzeste la valoarea care o setez eu din termostat, si in loc
de presiune obtin subpresiune in interiorul uscatorului...
o sa pun in aplicare asta si o sa vad daca se modifica ceva
in randamentul uscatorului si o sa revin in primavara cu o concluzie!
Conform graficului de care nu am nici un motiv sa ma indoiesc,
ar trebui sa fct foarte bine!
Multam pt grafic...sa vedem cum o sa mearga!
Te salut!
|
|
| |
|
