BUNKA
CLUB STUPARITUL
 Din: Botosani
Inregistrat: acum 16 ani
Postari: 2058
|
|
Vezi ca in dreptul panzei in fatza si in spate are cate doua suruburi cu cap imbus, le desfaci pe toate 4, bagi cheia in capul surubului tii contra si cu o cheie desfaci piulitele pe dedesubt, daca fortezi cu imbusul strici capul imbus al surubului deci atentie...folosesti cheia si desfaci pe sub masa.
Apoi iei metrul si masori din dreptul unui dinte care are varful spre dreapta sa zicem pana la slotul din dreapta cu dintele in pozitia din fatza, notezi cat e valoarea, cati mm sunt, apoi muti dintele in partea din spate, si masori de la acelasi dinte tot pana la slot...daca valoarea e identica atunci e ok, daca nu misti usor pe dedesubt partea pe care e fixata panza cu totul vezi ca daca suruburile alea sunt desfacute partea de care e prinsa panza are un pic de joc...asta-ti permite sa reglezi, dupa ce ai fixat-o asa cum am zis masurand acelasi dinte in pozitia fata si spate pana la slot, strangi usor cate un surub, unul in fata, unul in spate pe diagonala, apoi strangi si celelalte doua si gata.
Ghiodajul lateral se regleaza punand sina la gradatie in dreptul 0, o sa ajunga in dreptul slotului din stanga panzei, daca nu e paralel op sa observi, desfaci toate suruburile de care e prinsa sina pe care culiseaza ghidajul lateral si tot asa o fixezi la un capat apoi ;la celalalt capat misti putin in fatza sau in spate pana sina de ghidaj ajunge perfect paralel cu slotul, strangi surubul pe capat si apoi strangi toate celelalte suruburi ale sinei gradate.
Cand o sa ai masa in fata o sa intelegi exact ce zic, sa citesti atunci ce-am scris si totul capata sens.

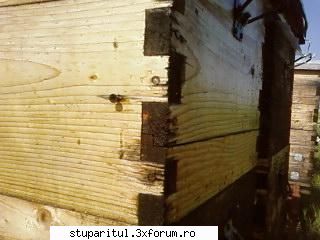

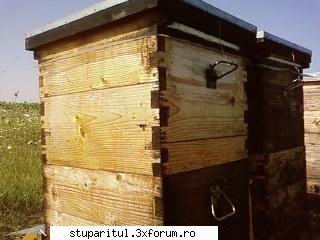

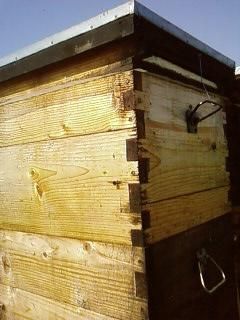

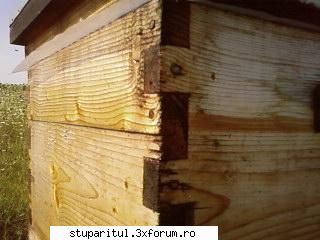

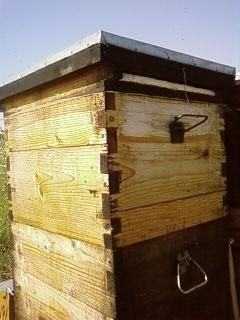

Imbinarea la scanduri o facin falt sim,plu , nu uluc, simplu, faccate un falt pe fiecare scandurica si apoi ele vin date cu clei si unite si bagate la o presa, presa o gasesti la galerie foto CIPM, e simplu de facut...falturile le faci la circular f simplu din doua taieturi, daca ai de facut falt 1/1cm, reglezi rigla de ghidaj la1 cm si apoi executi taieturile...o sa iasa perfect, la falturile care se fac pe coltul corpului cum ar veni ele vin 2/2cm daca scandura e de 3cm grosime, eu fac din scandura de 3cm grosime partea fata si spate a cubului iarlateralele din scandura de 2 cm grosime...toate falturile merg facute la circular,si ies perfecte...freza mai smuilge, mai sar aschii, la circular nu se intampla asta, canturile nu ies ciobite, ies perfecte.
Despre exhaustor ce pot sa-ti zice ca am discutatazi cu un nene care are atelier de bobinaj si mi-a zis sa fac rost de un ventilator de masina la 12V, si imi face el un transformator la 220V si asta e.
E simplu de facut, faci o cutie ovala din doua placide pal sa zicem de la un dulap vechi, faci partea de deasupra si cea de dedesubt, nu le faci chiar ovale, ci asa cam in forma de para, le faci la amandoua cate 2 gauri, in partea mai mare a "perei" faci o gaura cat gura unui sacde nylon, in partea mai ingusta a "perei" faci o gaura cat sa poti monta ventilatorul, iar in cealalta placa de pal faci o gaura cat tubul de racordare la masina fi100mm, cutia asta o faci suprapunand cele doua placi si unindule pe lateral cu PFL sau tabla...totul tre sa fie etans si inghis, ca ventilatoru sa traga aerul din tub iar praful si rumegusul sa fie aspirat in cutie si de acolo sa ajunga in sacul colector de jos, mai vine montat un sac de panza de canepa sa zicem in partea de sus care nu face altceva decat filtreaza aerul care e introdus din nou in incapere.
Uita-te atent la poze si ai sa vezi ca e simplu de facut, si nu te costa mare lucru, e pacat sa dai 300E pe ceva ce poti sa-ti faci intr-o dupaamiaza.
Multumescnea Jane pt lincul cu furtune...sa traiestri!
Sarbatori fericite!
Modificat de BUNKA (acum 14 ani)
|
|
ori cum sub 7-800eur.
Astept sa pui pozele sa ma inspir si eu pentru realizarea exhaustorului dar si mai important e sa imi spui daca face fatza sa extraga materialul rindeluit pt a evita blocarea arichtului!
