Am vazut odata un sistem simplu de prindere si manipulare a butoaielor metalice de 200 l si m-am gandit sa il descriu aici, poate ii este de folos cuiva.
Se bazeaza pe prinderea butoiului de marginea superioara ambutisata pe care majoritatea butoaielor o au.
Dispozitivul este facut dintr-un cerc din platbanda cu diametrul putin mai mare decat diametrul extern al butoiului. Pe partile axterioare ale discului (sau chiar pe buza superioara, se sudeaza 3 balamale la care se sudeaza, pe partea ramasa mobila, un opritor tot din platbanda. (lung 5-8 cm).

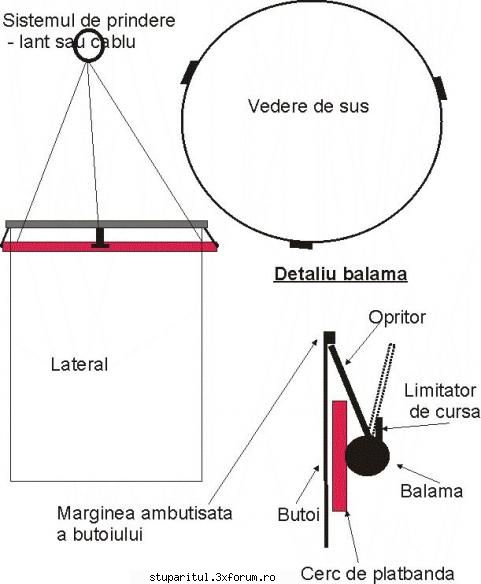

Incerc sa fac un desen pentru a fi mai bine inteles. Tot de balama, pe partea exterioara, se sudeaza un opritor, pentru a limita cursa opritorului principal - pt a preveni sa se dea peste cap. . (scuze pentru "opritor.... opritor... orpitor - nu gasesc alt termen acum)
Tot de cercul din platbanda, se prind in suruburi (mai sigur) sau se sudeaza sistemele de suspendare - lant, cablu, etc
Cum functioneaza:
Cand vrem sa ridicam un butoi, macaraua coboara discul peste butoi, un om baga discul in jos (pe butoi). discul trece ridicand opritoarele, iar la inceperea ridicarii, opritoarele se opresc in buza butoiului ridicand astfel si butoiul.
La aducerea pe poizitia dorita, macaraua slabeste cablul, omul, manipulatorul, ridica opritoarele in pozitia punctata din desen si macaraua scoate cercul de pe butoi. Simplu si rapid..
sper sa fi fost inteles sistemul, daca nu mai revin cu detalii.
