Doresc sa-mi confectionez o centrifuga de inox, radiala pentru 24-28 rame 1/2, respectiv 4 sau 8 rame 1/1.
Pentru asta am cumparat deja ceva materiale, printre care si tabla.
Acum ceva intrebari si nelamuriri pentru a face ceva de calitate:
La centrifugarea radiala este necesara schimbarea sensului de rotatie dupa ce stoarcem intr-o directie?
La centrifugarea radiala a ramelor 1/1, daca distanta dintre ax si rama este de aproximativ 5 cm, se scurge bine mierea din apropierea axului?
Cat trebuie sa fie distanta dintre partea de sus a ramelor si capacul centrifugii?
Va multumesc.
_______________________________________
Legea lui Ohm: Fii om cu mine, ca sa fiu om cu tine.
|
|
| pus acum 15 ani |
|
adrianindrecan
apicultor
Din: Hateg/hd
Inregistrat: acum 18 ani
Postari: 99
|
|
Vad ca lumea nu este interesata de centrifuge. Eu m-am apucat deja s-o fac. Daca-mi reuseste voi pune poze.
_______________________________________
Legea lui Ohm: Fii om cu mine, ca sa fiu om cu tine.
|
|
| pus acum 15 ani |
|
kio
apicultor
 Din: Fieni, Dambovita
Inregistrat: acum 16 ani
Postari: 513
|
|
Zilele urmatoare voi incerca sa estimez costurile de realizare a unei centrifuge tangentiale din inox, pentru 3 rame. Totul e sa gasesc un gratar (plasa) de inox pentru colivia interioara. Asta ar simplifica lucrurile. Pana la urma, suportul ramelor ("colivia" e punctul mai sensibil. Lista de subansamble ar fi urmatoarea: cadru sustinere, corp, 2 capace, canea, sistem de antrenare, colivie, ax central, bucsa sprijin ax. Daca mai vezi ceva, completeaza! Manopera mea nu o iau in calcul, este distractie.
Am vazut oferta de 950 lei pentru o astfel de centrifuga. Sper sa ies mai bine. Sa vedem ce va fi la Campina, peste o saptamana.
_______________________________________
"Teoria fara practica e stearpa iar practica fara teorie e oarba"
|
|
| pus acum 15 ani |
|
|
Domn_sergiu
apicultor
Inregistrat: acum 16 ani
Postari: 194
|
|
Pentru colivie cauta "tabla perforata inox".
|
|
| pus acum 15 ani |
|
echo
apicultor
 Din: Magurele - Ilfov
Inregistrat: acum 16 ani
Postari: 730
|
|
adrianindrecan a scris:
Doresc sa-mi confectionez o centrifuga de inox, radiala pentru 24-28 rame 1/2, respectiv 4 sau 8 rame 1/1.
Pentru asta am cumparat deja ceva materiale, printre care si tabla.
Acum ceva intrebari si nelamuriri pentru a face ceva de calitate:
La centrifugarea radiala este necesara schimbarea sensului de rotatie dupa ce stoarcem intr-o directie?
La centrifugarea radiala a ramelor 1/1, daca distanta dintre ax si rama este de aproximativ 5 cm, se scurge bine mierea din apropierea axului?
Cat trebuie sa fie distanta dintre partea de sus a ramelor si capacul centrifugii?
Va multumesc. |
Adrian, vezi ca nu prea se fac centrifuge radiale pt rame de 1/1. Cateva motive: unul l-ai sesizat si tu in ceea ce priveste forta centrifuga langa axul centrifugii; doi: consumul de material, in sensul ca rama de 1/1 fiind destul de mare te obliga sa construiesti o centrifuca cu un diametru foarte mare, peste 1m, de unde si consumul mare de material, in special pt cuva.
Puteti face o combinata: centrifuga special facuta pt rame de 1/2, radiala, cu posibilitatea de a pune tangential 4 rame de 1/2 - atentie cand alegeti diametrul centrifugii, sa va dea aceasta posibilitate. Nu trebuie neaparat sertare in care sa bagati rama de 1/1 (desi ar fi de preferat), se pot face cu niste "U-uri" care sa sustina rama si un sistem de prindere sus.
Va spun ca nu am facut o asemenea centrifuga, dar am vazut fotografii cu asa ceva i am discutat cu unii care ezbateau ideea asta. E loc de imbunatatire, bineinteles, dupa ideea fiecaruia.
Bafta
_______________________________________
Daca votul ar fi putut schimba ceva, ar fi fost demult interzis...
|
|
| pus acum 15 ani |
|
adrianindrecan
apicultor
Din: Hateg/hd
Inregistrat: acum 18 ani
Postari: 99
|
|
Am Facut deja cuva.
La radiala trebuie rotite ramele in ambele sensuri?
Sau este suficient intr-un singur sens, adica iese mierea de pe parte din fata in sensul de rotatie?
Sau ca sa nu mutam ramele, trebuie sa rotim si in celalalt sens?
_______________________________________
Legea lui Ohm: Fii om cu mine, ca sa fiu om cu tine.
|
|
| pus acum 15 ani |
|
adrianindrecan
apicultor
Din: Hateg/hd
Inregistrat: acum 18 ani
Postari: 99
|
|
Inaltimea 800 mm
Diametrul 800 mm
Cele mai multe rame stoarse (daca vor fi) vor fi de 1/2
Cred ca for intra 20 sau 24.
_______________________________________
Legea lui Ohm: Fii om cu mine, ca sa fiu om cu tine.
|
|
| pus acum 15 ani |
|
adrianindrecan
apicultor
Din: Hateg/hd
Inregistrat: acum 18 ani
Postari: 99
|
|
kio a scris:
Zilele urmatoare voi incerca sa estimez costurile de realizare a unei centrifuge tangentiale din inox, pentru 3 rame. Totul e sa gasesc un gratar (plasa) de inox pentru colivia interioara. Asta ar simplifica lucrurile. Pana la urma, suportul ramelor ("colivia" e punctul mai sensibil. Lista de subansamble ar fi urmatoarea: cadru sustinere, corp, 2 capace, canea, sistem de antrenare, colivie, ax central, bucsa sprijin ax. Daca mai vezi ceva, completeaza! Manopera mea nu o iau in calcul, este distractie.
Am vazut oferta de 950 lei pentru o astfel de centrifuga. Sper sa ies mai bine. Sa vedem ce va fi la Campina, peste o saptamana. |
Bucsa de ghidare in partea de sus a axului.
Ca sa scap de gratare, o fac radiala.
_______________________________________
Legea lui Ohm: Fii om cu mine, ca sa fiu om cu tine.
|
|
| pus acum 15 ani |
|
kio
apicultor
Din: Fieni, Dambovita
Inregistrat: acum 16 ani
Postari: 513
|
|
1. Capatul superior al axului central este ghidat de axul tubular de iesire al multiplicatorului de turatie.
2. Nu inteleg: ai facut cuva si CREZI ca vor intra un anumit nr. de rame?!  Faci dupa ureche? Creion, hartie, calcule, nimic, nimic?
_______________________________________
"Teoria fara practica e stearpa iar practica fara teorie e oarba"
|
|
| pus acum 15 ani |
|
adrianindrecan
apicultor
Din: Hateg/hd
Inregistrat: acum 18 ani
Postari: 99
|
|
kio a scris:
1. Capatul superior al axului central este ghidat de axul tubular de iesire al multiplicatorului de turatie.
2. Nu inteleg: ai facut cuva si CREZI ca vor intra un anumit nr. de rame?! Faci dupa ureche? Creion, hartie, calcule, nimic, nimic? |
Nu cred ca este bine sa stea doar in axul multiplicatorului, deoarece, din cauza vibratiei se v-a uza ft. repede.
Normal ca am facut calcule, desene, AUTOCAD, etc, dar una e scris si alta este fizic, dupa ce fac rama cosului, voi vedea cum da mai bine, ca de intrat teoretic intra multe, practic sa vad in functie de gretuatea lor, forta centrifuga, etc., daca o pot incarca la maxim sau tre redistribuite.
Am luat in calcul o marja de eroare.
_______________________________________
Legea lui Ohm: Fii om cu mine, ca sa fiu om cu tine.
|
|
| pus acum 15 ani |
|
kio
apicultor
Din: Fieni, Dambovita
Inregistrat: acum 16 ani
Postari: 513
|
|
Pai daca ai desene, de ce le ti numai pentru tine? Pune-le pe forum, sa se mai inspire si altii sau, eventual, sa vina cu propuneri de imbunatatire.
_______________________________________
"Teoria fara practica e stearpa iar practica fara teorie e oarba"
|
|
| pus acum 15 ani |
|
v.vlad
apicultor
 Din: BUZAU
Inregistrat: acum 17 ani
Postari: 289
|
|
adrianindrecan a scris:
Inaltimea 800 mm
Diametrul 800 mm
Cele mai multe rame stoarse (daca vor fi) vor fi de 1/2
Cred ca for intra 20 sau 24. |
Cate grade ai intre rame ?
Te intreb pt ca , la prima vedere , la o cuva cu raza de 40 cm , o raza de ~ 37-38 cm a cosului , iti intra lejer 24 rame 1/2 . Cred ca cu un pic de efort iti intra si 1/1 radial .
Si eu sunt in modernizare de centrifuga si m-am gandit ca si suport de spijin pt axul cenral la un rulment axial care ,teoretic , ar trebui sa preia toata greutatea ramelor din cos .
_______________________________________
Sa citim numai de bine !
|
|
| pus acum 15 ani |
|
adrianindrecan
apicultor
Din: Hateg/hd
Inregistrat: acum 18 ani
Postari: 99
|
|
Teoretic intra 36 rame de 1/2 sau 12 de 1/1
Dar practic voi vedea cand o voi confectiona.
_______________________________________
Legea lui Ohm: Fii om cu mine, ca sa fiu om cu tine.
|
|
| pus acum 15 ani |
|
kio
apicultor
Din: Fieni, Dambovita
Inregistrat: acum 16 ani
Postari: 513
|
|
v.vlad a scris:
adrianindrecan a scris:
Inaltimea 800 mm
Diametrul 800 mm
Cele mai multe rame stoarse (daca vor fi) vor fi de 1/2
Cred ca for intra 20 sau 24. |
Cate grade ai intre rame ?
Te intreb pt ca , la prima vedere , la o cuva cu raza de 40 cm , o raza de ~ 37-38 cm a cosului , iti intra lejer 24 rame 1/2 . Cred ca cu un pic de efort iti intra si 1/1 radial .
Si eu sunt in modernizare de centrifuga si m-am gandit ca si suport de spijin pt axul cenral la un rulment axial care ,teoretic , ar trebui sa preia toata greutatea ramelor din cos . |
Vezi ca rulmentii axiali nu preiau sarcini radiale. Pentru centrare, rulmentii axiali sunt insotiti de un rulment radial. Cred ca un astfel de montaj nu se justifica la centrifuga ta. Un rulment radial serie mijlocie (62XX) 2RS, sau cel mult 63XX va prelua atat sarcinile radiale, create de incarcarea neuniforma a cosului, cat si sarcinile axiale, date de greutatea ramelor.
_______________________________________
"Teoria fara practica e stearpa iar practica fara teorie e oarba"
|
|
| pus acum 15 ani |
|
kio
apicultor
Din: Fieni, Dambovita
Inregistrat: acum 16 ani
Postari: 513
|
|
As incerca sa reabilitez vechea mea centrifuga, astfel:
- refac corpul (butoiul) din tabla de inox de 0.5mm;
- nichelez cosul si axul central - scap astfel de confectionarea cosului.
Ce parere aveti?
_______________________________________
"Teoria fara practica e stearpa iar practica fara teorie e oarba"
|
|
| pus acum 15 ani |
|
kio
apicultor
Din: Fieni, Dambovita
Inregistrat: acum 16 ani
Postari: 513
|
|
:hi:
Am discutat la SAL COMPANY, care se ocupa de acoperiri metalice. Nichelul nu este recomandat pentru medii alimentare, ci eventual o acoperire cu staniu. Cositorirea asta o poate face , in mod sigur, un tigan caldarar bun. Si ies sigur mai ieftin.
_______________________________________
"Teoria fara practica e stearpa iar practica fara teorie e oarba"
|
|
| pus acum 15 ani |
|
kio
apicultor
Din: Fieni, Dambovita
Inregistrat: acum 16 ani
Postari: 513
|
|
Referitor la centrifuga, ieri, la Campina, am gasit oferta de cos din inox pentru 3 rame 1/1, inclusiv axul, la 200 lei - Sandu de la api**n. Nu avea disponibil acolo, dar poate trimite prin posta. Cel pentru 4 rame costa 250 lei.
_______________________________________
"Teoria fara practica e stearpa iar practica fara teorie e oarba"
|
|
| pus acum 15 ani |
|
adrianindrecan
apicultor
Din: Hateg/hd
Inregistrat: acum 18 ani
Postari: 99
|
|
Va rog sa-mi spuneti ce raport de transformare trebuie la "reductorul" unei centrifugi radiale cu capacitate in jur de 30 rame 1/2?
Multumesc.
Adrian.
_______________________________________
Legea lui Ohm: Fii om cu mine, ca sa fiu om cu tine.
|
|
| pus acum 15 ani |
|
Ahile
apicultor
 Din: Mehedinti
Inregistrat: acum 17 ani
Postari: 542
|
|
Poate pune cineva niste dimensiuni sau poze cu o centrifuga reversibila? vreau sa fac si eu una. Am vazut ceva poze cu una de 12 rame 1/2, doar ca nu prezentau detalii.
_______________________________________
Zambeste,maine va fi mai rau! Murphy.
|
|
| pus acum 14 ani |
|
alt stupar
CLUB STUPARITUL
 Din: Jud. Arad
Inregistrat: acum 16 ani
Postari: 2312
|
|

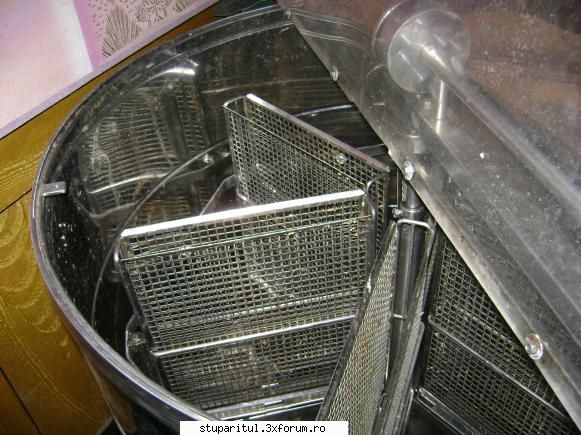

ia de-aici:
sper s-o copiezi intocmai.
la o adica, nici nu e asa mare lucru
63.8KB
_______________________________________
albine... albine... albine... albine... albine... albine... albine... albine... albine... albine... albine...
|
|
| pus acum 14 ani |
|
Ahile
apicultor
Din: Mehedinti
Inregistrat: acum 17 ani
Postari: 542
|
|
alt stupar a scris:
ia de-aici:
sper s-o copiezi intocmai.
la o adica, nici nu e asa mare lucru |
O sa fac o copie intocmai,la copiator a pozei.
Multumesc. Mi-ati fost de mare ajutor.
_______________________________________
Zambeste,maine va fi mai rau! Murphy.
|
|
| pus acum 14 ani |
|
alt stupar
CLUB STUPARITUL
Din: Jud. Arad
Inregistrat: acum 16 ani
Postari: 2312
|
|
Acum vorbind mai serios, nu cred ca se merita.
Strici materiale, inoxul e scump, intr-un tarziu finalizezi lucrarea dar...trepideaza, etc.
Crezi ca astora...firmele de profil... le-a iesit asa, din prima... fara teste?
_______________________________________
albine... albine... albine... albine... albine... albine... albine... albine... albine... albine... albine...
|
|
| pus acum 14 ani |
|
Ahile
apicultor
Din: Mehedinti
Inregistrat: acum 17 ani
Postari: 542
|
|
Eu cred ca mana meseriasului conteaza foarte mult + cotele exacte.
Si pe alea de firma tot oameni le fac.
_______________________________________
Zambeste,maine va fi mai rau! Murphy.
|
|
| pus acum 14 ani |
|
lucky5strike
CLUB STUPARITUL
 Din: Craiova
Inregistrat: acum 18 ani
Postari: 3248
|
|
Da, dar ei sunt totusi specializati!
E totusi nevoie de ceva munca, dotare tehnica si cunostinte sa duci un asemena proiect la capat cu bune rezultate.
Oricum, cine se incumeta, succes!
|
|
| pus acum 14 ani |
|
|
sandu
apicultor
Din: Timisoara
Inregistrat: acum 16 ani
Postari: 24
|
|

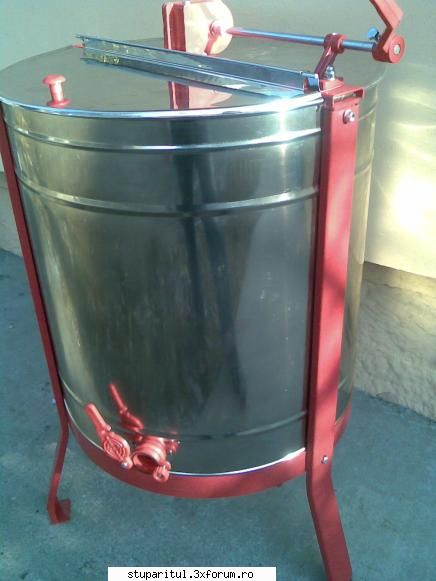

Deoarece vind diferite tipuri de extractoare si le stiu dimensiunile pot sa va dau toate informatiile de care aveti nevoie.Extractoarele pentru rame de 1/1 se fac de obicei tangentiale si sunt pe 3 rame si pe 4 rame .Diametrul bazinului este pentru cel de 3rame de 48-50cm iar la 4rame de 58-60cm.inaltimea bazinului cam de 60cm(rama are 47cm)Se face din tabla de 0,5mm,si pentru costul mai redus fata de 1mm dar si pentru greutate care se dubleaza si apoi nu este supus uzurii in timp.Pentru a avea totusi rezistenta se fac doua roluiri cu abcanul cam la 10cm de marginea superioara si cea inferioara.Tot pentru rezistenta marginile de sus si jos sunt dublate prin exterior de o platbanda groasa cam de 2mm prin care se fac si gaurile pentru prinderea picioarelor.La marginea platbandei se mai face o mica roluire ca platbanda sa nu se deplaseze.Fundul se face conic pentru o rezistenta mai mare dar si pentru a se aduna mierea pe margini care se va comporta ca o contra greutate in timpul centrifugarii(de aceea nici caneaua de scurgere nu se monteaza chiar pe fund ci cam la acel nivel incit miere sa ajunga aproape de baza axului.Indiferent de tipul de centrifuga bazinul are cam aceste caracteristici.La centrifugile radiale si cele casetate(reversibile) inaltimea bazinului trebuie cam la 70cm intrucit si bazinul e mai mare in diametru dar mai au si mecanismele de intoarcere a ramelor care au nevoie de spatiu sa nu mearga prin miere.
Centrifugile radiale se fac cu diametre mari ale bazinelor pentru ca trebuie sa respecte urmatoarea regula.De la ax pina la rama trebuie sa fie minim 15cm altfel nu se stoarce mierea pe partea inferioara a ramei.Se accepta minim 10 cm, sub acesta distanta nu mai ai ce face cu centrifuga decit sa rupi ramele nu sa storci mierea.Va spun asta pentru ca am vindut niste centrifugi care aveau diametrul de 65cm si aveau 8 locase pentru 8 rame pe radial.La ramele de 1/2 era ok dar la ramele de 3/4 trebuia invirtit mai tare si se cam rupeau ramele.Toate spuse de beneficiarii lor.Atunci am renuntat la comercializarea lor si am marit bazinul la 70cm.Bineinteles ca pretul a crescut cu 500lei dar pe radial pot monta 20 rame de 1/2 sau 16 rame de 3/4 ,nu numai 8.Plus ca face si treaba buna.Cred ca merita.Daca doriti o centrifuga care sa stoarca rame de 1/1 pe radial trebuie sa aveti in vedere ca va trebuie un diametru cam de 1metru sau peste. si intra cam 24 rame de 1/1 si cam 48 de 3/4 sau 60 de 1/2.Odata cu cresterea diametrului bazinului e necesar si grosimea tablei marita.Pina la 60cm eu am tabla de 0,5mm,la 70cm de 0,6mm la 90cm,de 0,7mm si la 100cm de 0,8mm.Pentru stoarcerea pe radial nu este necesara schimbarea sensului desi sunt mici diferente de forta centrifuga dar nesesizabile.
Centrifugele reversibile au nevoie si ele de diametre mari pentru ca le trebuie spatiu sa se intoarca in asa fel incit sa nu se loveasca casetele cap in cap.Astfel una pe 4rame de 1/1 are cam 80cm diametru,6rame cam 85cm iar daca doriti ca interiorul casetei sa fie de 34cm (pentru a intra si 2 de 1/2 daca au 16cm) atunci diametrul creste cu 5 cm.Cam asta este pe scurt tehnologia...Sunt multe de spus si modificat dar trebuie tinut cont si de eficienta,pret...
33.9KB
|
|
| pus acum 14 ani |
|
Ahile
apicultor
Din: Mehedinti
Inregistrat: acum 17 ani
Postari: 542
|
|
sandu a scris:
Deoarece vind diferite tipuri de extractoare si le stiu dimensiunile pot sa va dau toate informatiile de care aveti nevoie.Extractoarele pentru rame de 1/1 se fac de obicei tangentiale si sunt pe 3 rame si pe 4 rame .Diametrul bazinului este pentru cel de 3rame de 48-50cm iar la 4rame de 58-60cm.inaltimea bazinului cam de 60cm(rama are 47cm)Se face din tabla de 0,5mm,si pentru costul mai redus fata de 1mm dar si pentru greutate care se dubleaza si apoi nu este supus uzurii in timp.Pentru a avea totusi rezistenta se fac doua roluiri cu abcanul cam la 10cm de marginea superioara si cea inferioara.Tot pentru rezistenta marginile de sus si jos sunt dublate prin exterior de o platbanda groasa cam de 2mm prin care se fac si gaurile pentru prinderea picioarelor.La marginea platbandei se mai face o mica roluire ca platbanda sa nu se deplaseze.Fundul se face conic pentru o rezistenta mai mare dar si pentru a se aduna mierea pe margini care se va comporta ca o contra greutate in timpul centrifugarii(de aceea nici caneaua de scurgere nu se monteaza chiar pe fund ci cam la acel nivel incit miere sa ajunga aproape de baza axului.Indiferent de tipul de centrifuga bazinul are cam aceste caracteristici.La centrifugile radiale si cele casetate(reversibile) inaltimea bazinului trebuie cam la 70cm intrucit si bazinul e mai mare in diametru dar mai au si mecanismele de intoarcere a ramelor care au nevoie de spatiu sa nu mearga prin miere.
Centrifugile radiale se fac cu diametre mari ale bazinelor pentru ca trebuie sa respecte urmatoarea regula.De la ax pina la rama trebuie sa fie minim 15cm altfel nu se stoarce mierea pe partea inferioara a ramei.Se accepta minim 10 cm, sub acesta distanta nu mai ai ce face cu centrifuga decit sa rupi ramele nu sa storci mierea.Va spun asta pentru ca am vindut niste centrifugi care aveau diametrul de 65cm si aveau 8 locase pentru 8 rame pe radial.La ramele de 1/2 era ok dar la ramele de 3/4 trebuia invirtit mai tare si se cam rupeau ramele.Toate spuse de beneficiarii lor.Atunci am renuntat la comercializarea lor si am marit bazinul la 70cm.Bineinteles ca pretul a crescut cu 500lei dar pe radial pot monta 20 rame de 1/2 sau 16 rame de 3/4 ,nu numai 8.Plus ca face si treaba buna.Cred ca merita.Daca doriti o centrifuga care sa stoarca rame de 1/1 pe radial trebuie sa aveti in vedere ca va trebuie un diametru cam de 1metru sau peste. si intra cam 24 rame de 1/1 si cam 48 de 3/4 sau 60 de 1/2.Odata cu cresterea diametrului bazinului e necesar si grosimea tablei marita.Pina la 60cm eu am tabla de 0,5mm,la 70cm de 0,6mm la 90cm,de 0,7mm si la 100cm de 0,8mm.Pentru stoarcerea pe radial nu este necesara schimbarea sensului desi sunt mici diferente de forta centrifuga dar nesesizabile.
Centrifugele reversibile au nevoie si ele de diametre mari pentru ca le trebuie spatiu sa se intoarca in asa fel incit sa nu se loveasca casetele cap in cap.Astfel una pe 4rame de 1/1 are cam 80cm diametru,6rame cam 85cm iar daca doriti ca interiorul casetei sa fie de 34cm (pentru a intra si 2 de 1/2 daca au 16cm) atunci diametrul creste cu 5 cm.Cam asta este pe scurt tehnologia...Sunt multe de spus si modificat dar trebuie tinut cont si de eficienta,pret... |
Puteti sa-mi dati mai multe detalii despre o centrifuga radiala pentru 20 rama 1/2. Inaltime, diametru, grosimea tablei, grosimea materialelor?
Daca puteti puneti poze cu interiorul, cat mai explicite.
Multumesc.
Stima.
